吊りボルト支持具(W3/8ボルト用)鉄下地用、鋼板下地用 【チャンネルハンガー、チャンネルハンガーーステンレス】

吊りボルト支持具(W3/8ボルト用) 鉄下地用、鋼板下地用
チャンネルハンガー、チャンネルハンガーステンレス

吊りボルト接続用ハンガー 軽天・軽設備用 W3/8-16
下地金具 C形鋼(鉄材)用
大幅な工期短縮・コスト削減できます
吊りボルト接続用チャンネルハンガー
チャンネルハンガー
高ナット ストッパー付き
高ナット ストッパー付き(ナット雌ネジ中心に突起あり)

特長

  • 軽量天井に簡単に吊りボルトを取付。
  • 鉄材・C型鋼下地に、W3/8-16(3分)の吊りボルトを固定します。
  • ネジにW3/8-16(3分)のナットが組み込まれています。
  • サビに強いオールステンレス製もあり。

施工例

▼軽量天井の使用例
軽量天井の使用例

仕様表

品 名 用 途 下穴 十字
ビット
推奨使用工具 入 数
チャンネルハンガー(5.0×23N) 鋼板
0.8~3.2㎜まで
不要 No.2 回転専用
毎分2,500回転以下
150
チャンネルハンガーステンレス(5.0×23N) 鋼板
0.8~3.2㎜まで
不要 No.2 回転専用
毎分2,500回転以下
150

・六角高ナット ユニクロ センター止め付き(ナット雌ネジ中心に突起あり)

品 名
入 数
高ナットストッパー付き W3/8×14x30
150
高ナットストッパー付き W3/8×14x50
70

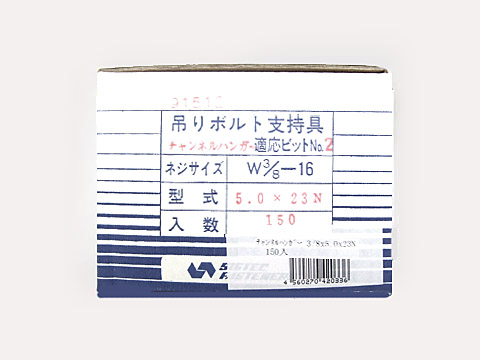

▼製品パッケージ

吊りボルト支持具シリーズ 製品パッケージ 吊りボルト支持具シリーズ 製品パッケージ 吊りボルト支持具シリーズ 製品パッケージ

引張強度表

品 名 最大引張強度
N (kgf)
試験材・状態
チャンネルハンガー(5.0×23N)
チャンネルハンガーステンレス(5.0×23N)
鋼板厚1.6-3825(390)
鋼板厚2.3-3923(400)
鋼板厚3.2-3923(400)
リップ溝形鋼・抜け
リップ溝形鋼・金具破断
リップ溝形鋼・金具破断

※安全率は使用状態により異なりますので充分に考慮してご使用下さい。

※最大引張強度は実測値です。

※許容荷重=最大引張強度の1/4以下を目安にご使用下さい。

材質

品 名 ネジ部 ナットケース ナット
チャンネルハンガー(5.0×23N) 鉄ユニクロ
メッキ
鉄ユニクロ
メッキ
鉄ユニクロ
メッキ
チャンネルハンガーステンレス(5.0×23N) SUS 410
スズメッキ
SUS 304 SUS 304

製品カタログ

ナット付ハンガー
製品カタログ
ナット付ハンガー
吊りボルト支持具シリーズ
製品カタログ
吊りボルト支持具シリーズ
吊りボルト支持具
チャンネルハンガー

引張強度表
吊りボルト支持具チャンネルハンガー
ナット付きハンガー
使用上の注意
吊りボルト支持具ALCハンガー

イイファス製品の総合カタログ、その他の製品のカタログはこちらよりご覧ください

承認図(標準仕様書)

吊りボルト支持具
チャンネルハンガー

承認図(標準仕様書)
吊りボルト支持具<br>チャンネルハンガー
