ジョイントハンガー 3分(W3/8-16)ボルト接続金具 上下左右型
全ネジボルト取付 ボルト控え金具 鋼製下地用および木下地用
W5/16,W3/8,W1/2用
クリックすると拡大画像を表示します
ジョイントハンガー
ジョイントハンガー
クリックすると拡大画像を表示します
ジョイントハンガー
製品パッケージ
特徴
  • H型鋼、C型鋼、アングル、木材に全ネジボルト(W3/8)を取り付ける際に使用する金具です。
  • H型鋼、C型鋼、アングル等の鋼材または木材に直接打ち込む(ねじ込む)だけで取り付け出来きます。
  • 用途に合わせた方向へ全ネジボルトを取付ることが出来ます。
  • 鋼製下地用の【ジョイントハンガー 左右ドリル-6.0×40】【ジョイントハンガー 上下ドリル-6.0×40】には高性能なミーリングドリル(切削加工製の刃先)を採用し板厚最大15.0mmまで可能です。
用途
  • 3分のボルト(W3/8-16)、寸切ボルトの接続・取付。
  • C型鋼、アングル、H型鋼、山形鋼、木材などに直接打ち込み。
  • 専用工具不要。
  • ボルトの接続は簡単。更に希望の方法(向きに)ボルトを取付できます。付属の四角ビットで取付できます。
W5/16-18の全ネジボルト(2分五厘)及びW1/2-12の全ネジボルト(4分)は受注生産します。ナットのネジサイズW5/16-18またはW1/2-12がご必要な場合はお問合せください。

施工例
ジョイントハンガー施工例
ジョイントハンガー
施工方法

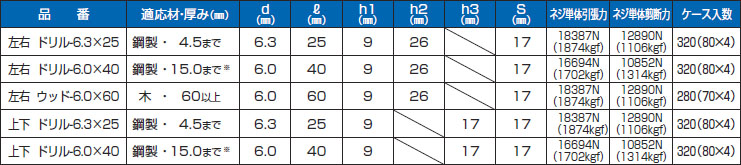

仕様表
ジョイントハンガー仕様表
※但し使用工具能力によって異なります。 *ナット部のネジサイズW5/16-18、W1/2-12は受注生産品
ジョイントハンガー寸法図

※カムアウトしない高トルク伝達の四角ビット(#3X65mmL)にて取り付け。

ジョイントハンガー用四角ビット
ジョイントハンガー用四角ビット

※小箱毎に取り付け用ビット(No.3四角X65mm)2本入り


製品カタログ
ジョイントハンガー 3分(W3/8-16)
ボルト接続金具 上下左右型

製品カタログ
ジョイントハンガー 3分(W3/8-16)ボルト接続金具 上下左右型
  • イイファス製品の総合カタログ、その他の製品のカタログはこちらよりご覧ください。

承認図(標準仕様書)
ジョイントハンガー
承認図(標準仕様書)
ジョイントハンガー
